אטרנט באינץ' אחד: SwitchBlox Nano

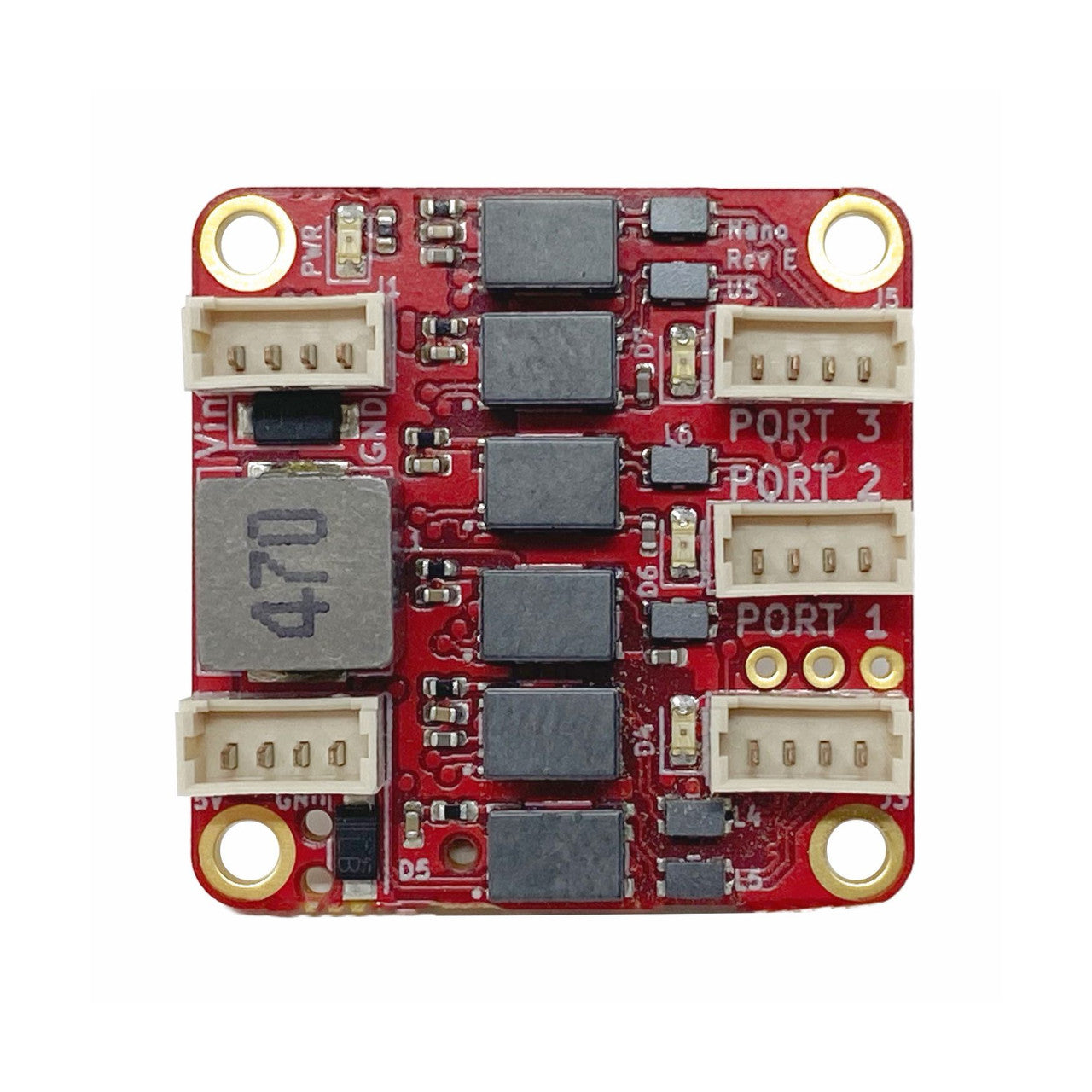

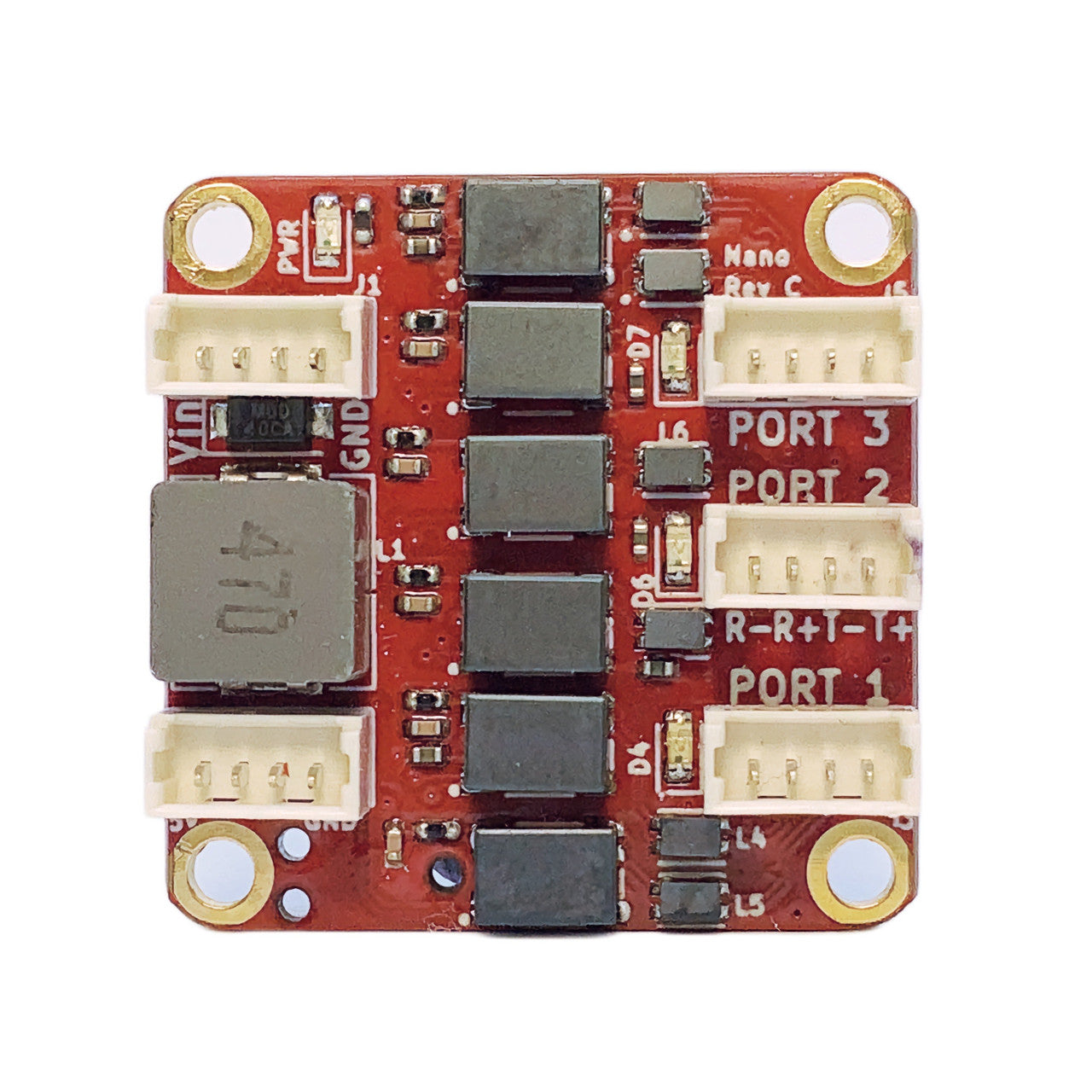

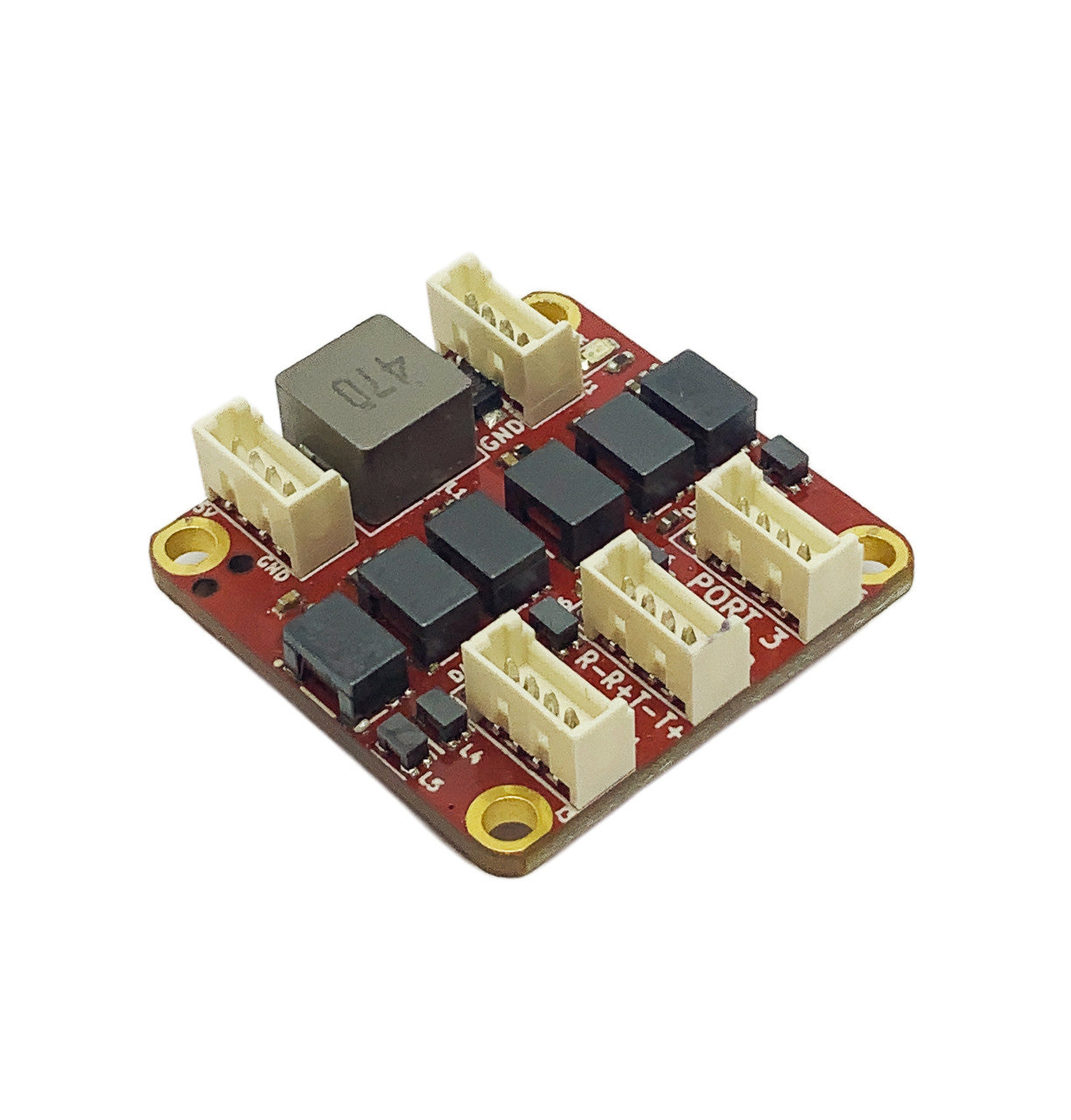

ה-SwitchBlox Nano הוא מתג האטרנט (Ethernet switch) הקטן ביותר הקיים כיום, הכולל שלוש יציאות במהירות 10/100MB בתוך מארז שגודלו כגודל מטבע רבע דולר.

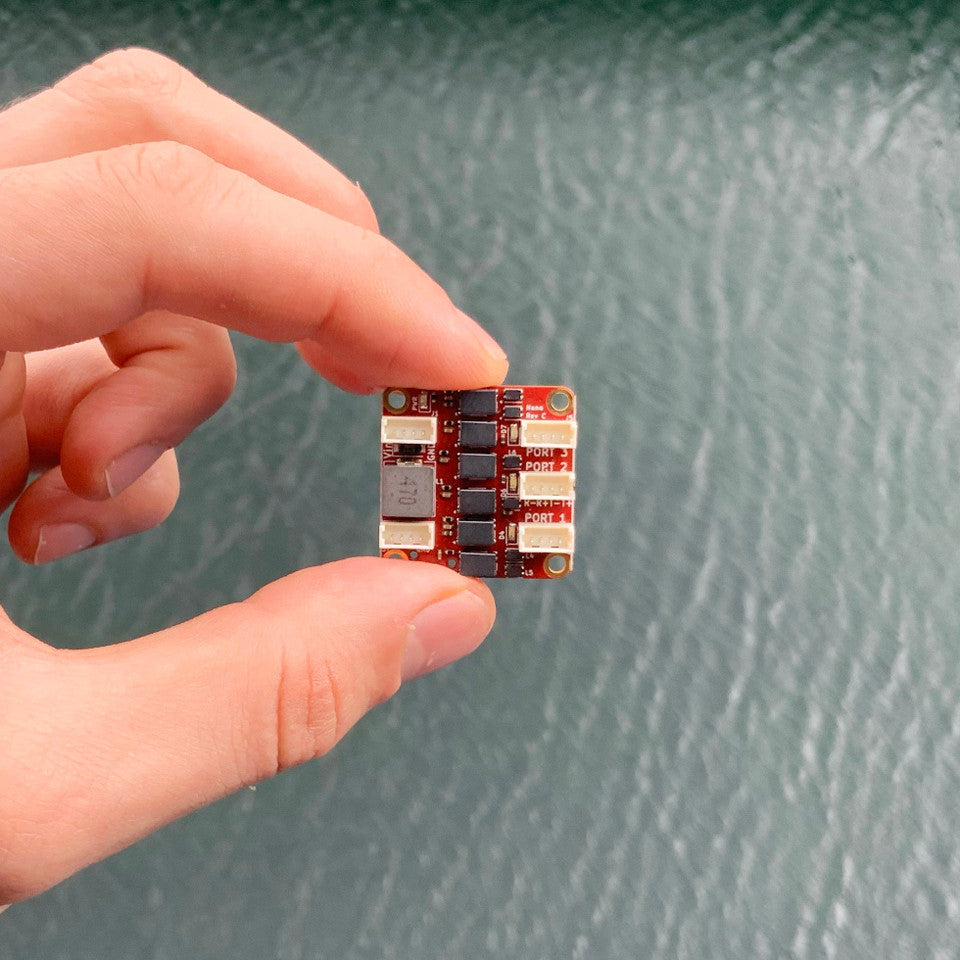

עם ממדים של 25.5 מ"מ על 25.5 מ"מ (1x1 אינץ'), ה-SwitchBlox Nano תוכנן עבור יישומים מוגבלי מקום הדורשים קישוריות אטרנט קומפקטית ועמידה (Robust). המתג פועל בטווח מתחי כניסה רחב של 5V עד 45V וכולל יציאת עזר (Auxiliary) של 5V בזרם של 1A. תכונות אלו הופכות אותו לפתרון אידיאלי למערכות עם נפח פנימי מוגבל מאוד.

מתג רשת בשיטת "חבר והפעל" (Plug and Play)

כמתג רשת לא מנוהל (Unmanaged), הוא פועל מיד עם הוצאתו מהקופסה. כל מה שצריך לעשות הוא:

• לחבר ספק כוח DC בטווח של 5 עד 45 וולט.

• לחבר את המכשירים באמצעות סט הכבלים הכלול.

• המתג יתחיל להעביר חבילות מידע (Packets) באופן אוטומטי – אין צורך בקוד או בהגדרות.

ממדים וביצועים

בזכות שימוש בשנאים בהרכבה משטחית (Surface mount transformers) ותכנון מעגל צפוף, דחסנו שלוש יציאות אטרנט לתוך ריבוע של אינץ' על אינץ'. לוחות ה-SwitchBlox Nano נבדקו במלואם להשגת קצבי העברת נתונים של עד 100MB/s.

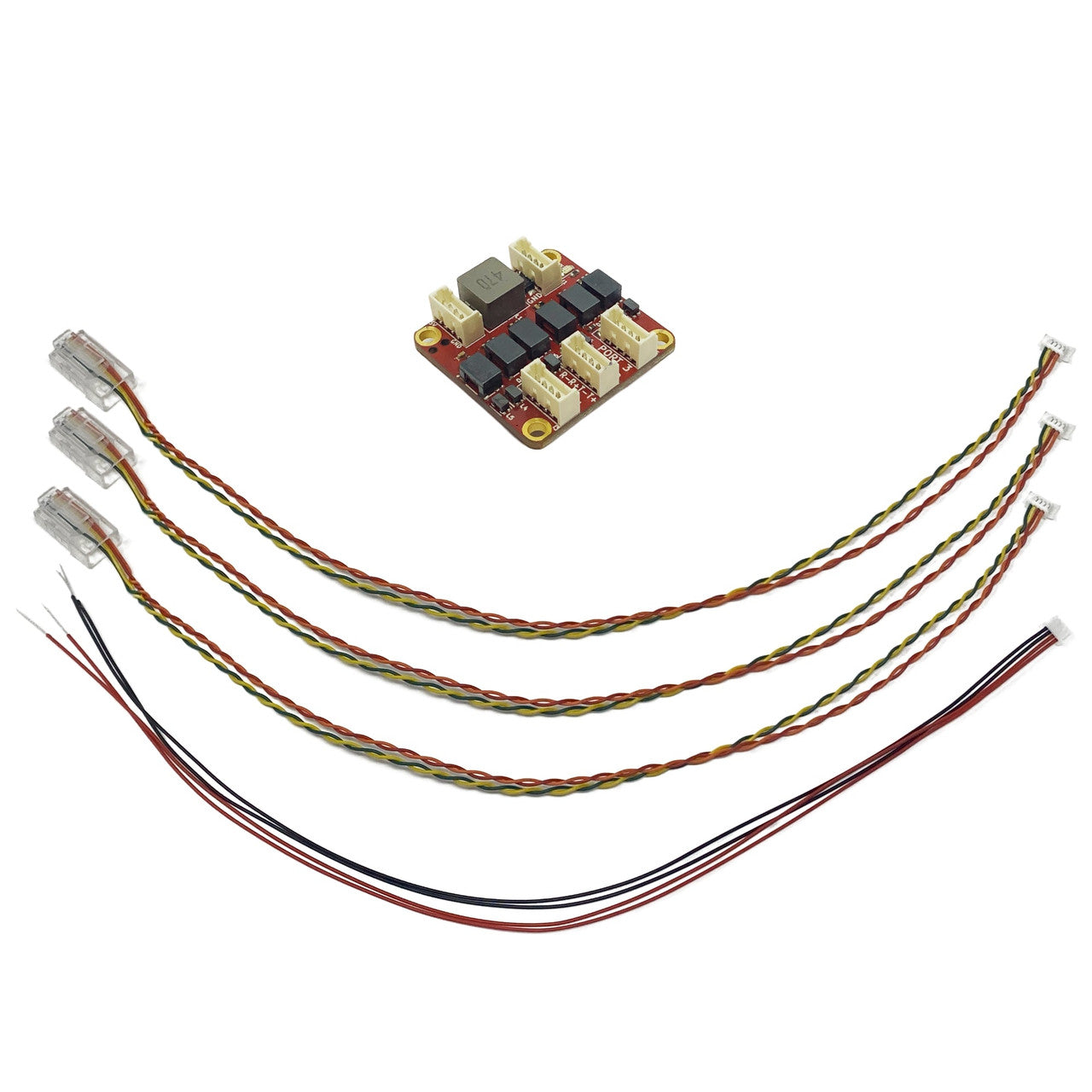

כבלים כלולים במארז

אנו כוללים את כל מה שדרוש כדי להפעיל את הלוח מיד. כל יחידה נשלחת עם:

• 3 כבלי נתונים: מחבר Molex PicoBlade ל-RJ-45, עם 4 גידים, באורך 0.3 מטר. (מק"ט: BB-PBRJ1-4-0.3)

• 1 כבל כוח: מחבר Molex PicoBlade לקצוות מצופים בדיל (Tinned Leads), עם 4 גידים, באורך 0.3 מטר. (מק"ט: BB-PBTL1-4-0.3)

גרסת Harwin להרכבה ישירה (Board Mount)

אנו מציעים גרסה המיועדת להרכבה ישירה על גבי לוח מעגל מודפס (PCB) באמצעות מחברי Board-mount. גרסה זו משתמשת במחברי Harwin M50-3530442 במקום מחברי המולקס הסטנדרטיים. ניתן למצוא קבצי CAD, מודלים בתלת-ממד ושרטוטים טכניים עבור גרסה זו בקישורים המצורפים.

עמידה בתקני NDAA ו-EO13981

אנו מציעים גרסה העומדת באופן מלא בתקן NDAA, המיועדת ללקוחות המשלבים את הרכיב במערכות כטב"ם (UAS) ונדרשים לעמידה ברגולציה אמריקאית. גרסת ה-NDAA זהה בעיצובה למוצר הבסיס, אך משתמשת בשרשרת אספקה המבוססת מחוץ למדינות המוגדרות בצו הנשיאותי EO13981 (איראן, רוסיה, סין וצפון קוריאה):

• הלוחות מיוצרים בתאילנד.

• שבבים אקטיביים ופסיביים נרכשים ישירות ממפיצים מורשים במערב (Digi-Key, Mouser).

• ניתן לספק תעודות תאימות (CoC), רשימת חומרים (BOM) והצהרות עקבות (Traceability) מלאות.

תוכנית הבטחת האספקה של BotBlox

לוח זה מכוסה תחת תוכנית הבטחת האספקה שלנו, המבטיחה זמינות וזמני אספקה קצרים לפחות עד שנת 2028.

צריכים כבלים באורך מותאם אישית (Custom Cables) או מידע טכני נוסף? הצוות שלנו ב-Anyuno זמין לכל בקשה.
